Il y a une génération, les inspections thermiques reposaient sur des scanners volumineux et à faible résolution qui nécessitaient de longues périodes de refroidissement, des installations sur trépied et une utilisation réservée aux experts. Aujourd’hui, des caméras radiométriques compactes, des systèmes de caméras portables, des stations d’inspection automatisées et des systèmes montés sur drones capturent des données thermiques haute définition en quelques secondes.
Cette évolution reflète les progrès des technologies de maintenance, transformant l’analyse par thermographie infrarouge d’un domaine spécialisé en une composante accessible et à fort impact au sein de la famille plus large des techniques de surveillance de l’état utilisées dans la maintenance industrielle.
Cette transition vers des équipements plus intelligents, plus rapides et plus connectés reflète également l’essor de la maintenance prédictive (PdM), où la détection précoce et une compréhension précise de l’état des équipements permettent d’éviter les défaillances avant qu’elles ne compromettent la production ou la sécurité.
À mesure que les sites industriels adoptent des solutions avancées de maintenance prédictive, l’analyse par thermographie infrarouge révèle les anomalies thermiques bien avant l’apparition de symptômes fonctionnels en détectant des schémas de chaleur anormaux indiquant une dégradation des composants, en améliorant la performance des équipements, en renforçant la prise de décision en maintenance et en réduisant les arrêts non planifiés. Ces problèmes à un stade précoce sont souvent invisibles à l’œil nu, ce qui fait de la thermographie infrarouge une couche essentielle de surveillance de l’état dans une stratégie de PdM, soutenant la détection précoce des défaillances et une planification de maintenance éclairée.
Comprendre l’ensemble des outils derrière cette technique de surveillance de l’état est essentiel. Les inspections par thermographie infrarouge reposent sur une combinaison de matériel (caméras portables, systèmes de surveillance fixes, stations automatisées ou drones) et de logiciels avancés qui traitent, corrigent et interprètent les données radiométriques. Ces outils aident les équipes de maintenance à visualiser les profils thermiques qui influencent la fiabilité des équipements et des processus.
Cependant, l’intégration de cet ensemble d’outils dans une plateforme de maintenance prédictive libère toute sa valeur. Une fois que les données de thermographie infrarouge sont centralisées et contextualisées, la plateforme permet la surveillance continue, l’analyse des tendances, la détection d’anomalies et le reporting automatisé sur les équipements critiques et non critiques.
Cet article propose un guide complet de l’outillage de thermographie infrarouge. Vous découvrirez comment chaque catégorie de matériel fonctionne, quand l’utiliser, comment les logiciels d’analyse thermique transforment les images en diagnostics exploitables et comment l’ensemble de ces éléments fonctionne au sein d’un environnement de maintenance prédictive.
Table des matières
Outils matériels pour la thermographie infrarouge
La thermographie infrarouge repose sur une gamme de caméras d’imagerie thermique infrarouge conçues pour capturer des images radiométriques et des données de température issues du rayonnement infrarouge émis par les équipements fonctionnant dans des conditions diverses.
Chaque type de caméra thermographique répond à un besoin d’inspection différent, qu’il soit mobile, continu, automatisé ou à distance. Le choix du matériel approprié garantit que l’image capturée reflète fidèlement l’état thermique de l’équipement.
Pour faire le bon choix, en plus de considérer le type d’inspection à réaliser, il est essentiel de comprendre une caractéristique technique clé qui différencie les caméras infrarouges : la résolution thermique.
Techniquement, la résolution thermique est définie par la taille de la matrice du détecteur infrarouge, et non par l’écran d’affichage lui-même. Les configurations typiques vont de matrices à basse résolution (détecteurs 80×60 ou 160×120) à des capteurs haute résolution (détecteurs 320×240, 640×480 ou plus).
Chaque élément du détecteur capte le rayonnement infrarouge entrant et le convertit en signal électrique, qui est ensuite traité et affiché sous forme de pixel coloré à l’écran. Bien que la résolution soit souvent exprimée en « pixels » en pratique, c’est le nombre de détecteurs qui détermine la capacité de la caméra à distinguer les petits détails thermiques.
Des résolutions de détecteurs plus faibles suffisent pour identifier de larges anomalies thermiques sur de grandes surfaces, tandis que des résolutions plus élevées (les détecteurs 640×480 étant une référence courante) sont nécessaires pour analyser de petites cibles ou des gradients thermiques subtils, comme des conducteurs électriques fins ou des points de connexion électriques compacts.
Les principaux outils matériels utilisés dans les inspections industrielles par thermographie infrarouge comprennent :
- Caméras infrarouges portables
- Caméras infrarouges fixes ou montées
- Stations d’inspection infrarouge automatisées
- Caméras infrarouges montées sur drone
Caméras infrarouges portables
Une caméra infrarouge portable, également appelée imageur thermique portable, est couramment utilisée lors d’inspections manuelles ou de tournées de maintenance. Les techniciens utilisent cette technologie infrarouge portable pour mesurer la chaleur de surface lors de contrôles ponctuels sur des composants électriques et mécaniques, en capturant des images thermiques et des relevés de température en temps réel sur le terrain. Ces mesures proviennent du rayonnement infrarouge naturellement émis par les surfaces des équipements pendant leur fonctionnement.
Les modèles modernes intègrent des écrans intégrés, des outils d’analyse de base et des options de connectivité telles que le Wi-Fi, le Bluetooth ou l’USB, permettant de télécharger instantanément des images radiométriques et des données de température vers des plateformes de PdM pour l’analyse des tendances, les analyses automatisées et les alertes. Cette capacité est particulièrement utile pour valider des températures de processus qui fluctuent pendant les cycles de production.
Ces caméras sont disponibles dans différentes résolutions, allant de matrices basse résolution (détecteurs 80×60 ou 160×120) jusqu’à des capteurs haute résolution (320×240, 640×480 ou plus). Le choix de la résolution dépend de la plus petite cible physique ou du plus petit détail thermique à inspecter : les résolutions plus faibles conviennent pour identifier des anomalies globales sur des tuyauteries ou des carters, tandis que des résolutions plus élevées (par exemple 640×480 détecteurs ou plus) sont nécessaires pour des cibles fines comme des conducteurs électriques ronds.
Les capteurs de résolution plus élevée améliorent la clarté des images, ce qui est essentiel lors de l’examen de petites cibles ou de gradients thermiques subtils, et renforce la capacité de la caméra à détecter de faibles variations du rayonnement infrarouge émis.
Une caméra infrarouge portable est idéale pour identifier rapidement une chaleur excessive due à des connexions électriques surchargées ou à des composants mécaniques affectés par le frottement. Elle est fréquemment utilisée dans les ateliers industriels pour inspecter tous types d’équipements, critiques ou non (par exemple, installations électriques haute et basse tension, armoires électriques, salles de contrôle, etc.), tableaux de distribution ou lignes de process lors des tournées d’inspection standard.
Exemple : caméras portables FLIR comme celles utilisées par les experts d’Infravision, la division d’I-care accréditée ISO 17020, lors de leurs inspections infrarouges professionnelles.
Caméras infrarouges fixes ou montées
Une caméra infrarouge fixe ou montée est installée à des emplacements stratégiques pour une surveillance thermique continue et à long terme des équipements ou processus critiques. Ce type d’installation fournit une visibilité thermique ininterrompue 24 h/24 et 7 j/7 sur les équipements critiques. Le système fixe surveille en continu le rayonnement infrarouge émis, garantissant que les variations de température et les anomalies subtiles sont détectées précocement. En capturant les données d’image depuis un point de vue stable et fixe dans le temps, il permet une analyse précise des tendances thermiques à long terme.
Ce système est généralement câblé pour l’alimentation et les données, et directement intégré aux systèmes PLC/SCADA et aux plateformes de PdM, offrant des fonctionnalités telles que des alertes en temps réel, l’analyse automatisée des tendances et la génération de rapports à la demande via des tableaux de bord centralisés.
Une caméra infrarouge fixe ou montée est couramment déployée pour la surveillance continue des processus industriels (par exemple bains de fusion, fours) ou pour la surveillance générale de zones présentant des risques d’incendie ou d’explosion (par exemple installations de stockage de déchets), où une surveillance thermique continue permet de détecter les premiers signes de surchauffe, de contraintes mécaniques ou de fuites de gaz (lorsqu’elle est équipée de systèmes compatibles OGI).
Stations d’inspection infrarouge automatisées
Une station d’inspection infrarouge automatisée combine des caméras d’imagerie thermique fixes avec des robots ou des systèmes de mouvement automatisés afin de réaliser des inspections répétitives ou des tâches de contrôle qualité, ce qui les rend idéales pour les lignes de production, les processus d’assemblage et la vérification des pièces entrantes, où la rapidité et la constance des inspections sont essentielles.
Cette automatisation améliore non seulement le débit, la fiabilité et l’efficacité des inspections, mais permet également la détection précoce d’anomalies thermiques dans des environnements industriels à rythme rapide.
Entièrement intégrée aux systèmes PLC/SCADA et aux plateformes de PdM, cette station peut déclencher des inspections à la demande, enregistrer automatiquement les données radiométriques et générer des alertes en temps réel, des analyses de tendances et des rapports d’inspection archivés.
Caméras infrarouges montées sur drone

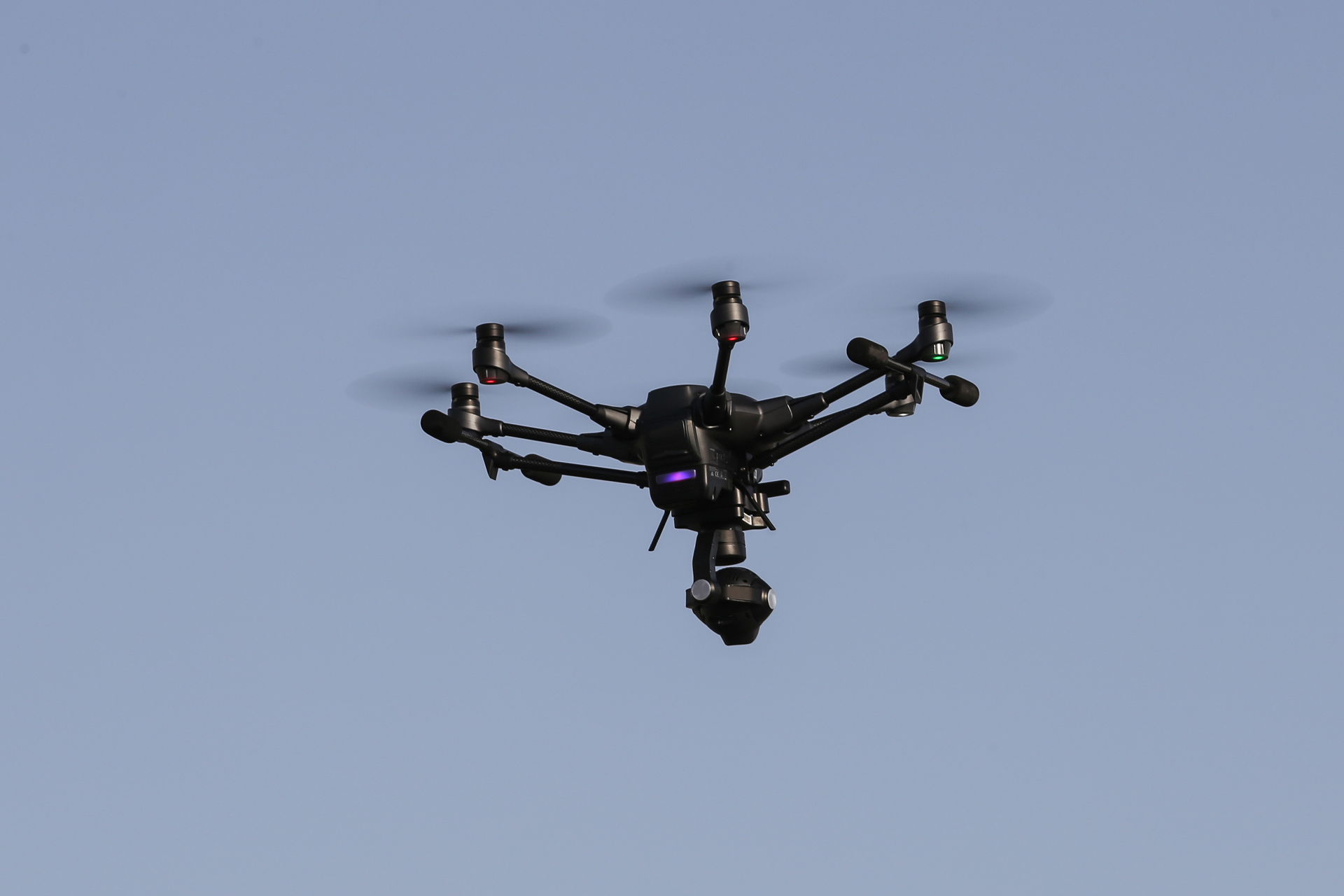

Une caméra infrarouge peut être intégrée à un UAV (drone) avec un logiciel automatisé de planification de vol, permettant des itinéraires d’inspection répétables et systématiques. Ce système est idéal pour l’inspection d’équipements élevés, étendus ou difficiles d’accès, tels que les lignes électriques, les toitures, les fermes solaires, les pipelines et les sous-stations électriques, sans nécessiter d’échafaudage ni d’accès direct des opérateurs.
Pendant le vol, la caméra infrarouge montée sur un drone enregistre la vidéo thermique et transmet des données de température en temps réel aux stations au sol. Les opérateurs peuvent immédiatement observer des distributions thermiques inhabituelles sur les structures inspectées. Après l’inspection, le système peut transférer par lots les images radiométriques et les journaux de vol vers une plateforme de PdM pour des analyses quasi en temps réel, l’analyse des tendances et la génération d’alertes.
Logiciel d’analyse thermique
Un logiciel d’analyse thermique est essentiel pour traiter et interpréter les données radiométriques brutes capturées par les caméras infrarouges, quel que soit le modèle de caméra ou la configuration d’inspection. Les thermographes certifiés et les ingénieurs en maintenance prédictive s’appuient sur cette plateforme pour analyser les profils thermiques et effectuer des diagnostics avancés qui vont au-delà des capacités d’inspection sur le terrain.
Les ajustements après inspection, notamment le réglage de l’émissivité, la correction de la température réfléchie et la compensation de la température ambiante, garantissent des mesures de température précises et fiables. Les rapports d’inspection complets, les comparaisons historiques et la documentation des tendances de température contribuent à des analyses de haute précision et à des décisions éclairées concernant la santé des équipements dans les processus de maintenance industrielle.
Besoin d’un support expert pour transformer les données thermiques en décisions claires ?
Des analyses fiables reposent non seulement sur un logiciel avancé d’analyse thermique, mais aussi sur une qualité d’image constante, des réglages d’émissivité corrects, des ajustements environnementaux et une interprétation experte. Un diagnostic précis nécessite les bons outils, des corrections exactes et l’œil expérimenté de thermographes certifiés.
Interpréter de faibles écarts de chaleur nécessite souvent une formation spécialisée et une connaissance approfondie du contexte. Les services d’analyse par thermographie infrarouge d’I-care, les technologies d’imagerie avancées et les diagnostics experts travaillent ensemble pour révéler les anomalies cachées avant qu’elles ne se transforment en pannes coûteuses.
Chez I-care, nos experts vous aident à identifier des anomalies thermiques invisibles qui signalent des défaillances à un stade précoce.
