Pendant des décennies, les techniciens traçaient une ligne blanche sur un arbre en rotation et observaient sous une lampe stroboscopique afin d’évaluer visuellement le faux-rond. Aujourd’hui, grâce aux technologies avancées et aux logiciels d’amplification de mouvement, une simple séquence vidéo peut amplifier ces micro-mouvements jusqu’à 100 fois, révélant en quelques secondes ce qui nécessitait auparavant des heures, voire des jours d’inspection ou d’estimation.
Cette évolution illustre le passage des « astuces » traditionnelles à des pratiques de maintenance avancées, en soulignant l’importance de la maintenance prédictive (PdM), qui repose sur la détection précoce d’indicateurs mesurables d’état et de signatures de défaut afin d’identifier les problèmes émergents avant qu’ils ne se transforment en défaillances majeures.
L’amplification de mouvement en maintenance prédictive est une technique de surveillance conditionnelle visuelle qui détecte les anomalies structurelles et dynamiques en enregistrant des vidéos de machines et de structures et en amplifiant numériquement leurs micro-déplacements. Elle est de plus en plus utilisée dans des secteurs tels que l’industrie manufacturière, l’énergie, le pétrole et le gaz, ainsi que dans les infrastructures critiques où les diagnostics sans contact sont essentiels pour la sécurité et la disponibilité.
En tant qu’élément clé des services de maintenance prédictive, elle permet de détecter des défauts mécaniques ou structurels subtils, tels que le déséquilibre, le défaut d’alignement, le desserrage ou la résonance, bien avant qu’ils n’évoluent vers des vibrations excessives, des dommages par fatigue ou des arrêts non planifiés coûteux.
En transformant des vidéos standard ou à haute vitesse en preuves visuelles amplifiées et claires, l’amplification de mouvement comble l’écart entre observation qualitative et analyse quantitative, rendant les mouvements cachés littéralement visibles à l’œil nu.
Cet article constitue un guide complet sur ce qu’est l’amplification de mouvement, en détaillant étape par étape son fonctionnement, les technologies matérielles et logicielles qu’elle utilise, ainsi que son intégration dans une plateforme de maintenance prédictive. Il explore également les types d’anomalies qu’elle peut détecter, les équipements auxquels elle s’applique le mieux, ses avantages et ses limites, ainsi qu’un exemple concret montrant comment la visualisation des mouvements peut transformer des anomalies invisibles en informations exploitables pour les équipes fiabilité et maintenance.
Table des matières
Qu’est-ce que l’amplification de mouvement ?
La technologie d’amplification de mouvement est une technique puissante de surveillance conditionnelle visuelle sans contact, utilisée dans les programmes de maintenance prédictive pour détecter des micro-mouvements subtils ainsi que des anomalies structurelles ou dynamiques en enregistrant des vidéos standard ou à haute vitesse des équipements en fonctionnement, puis en amplifiant numériquement leurs micro-déplacements subpixel afin de les transformer en mouvements mesurables.
Cette méthode est largement utilisée en maintenance prédictive, aux côtés d’autres techniques de surveillance conditionnelle : analyse vibratoire, thermographie infrarouge, analyse ultrasonore, analyse d’huile et analyse des circuits moteurs.

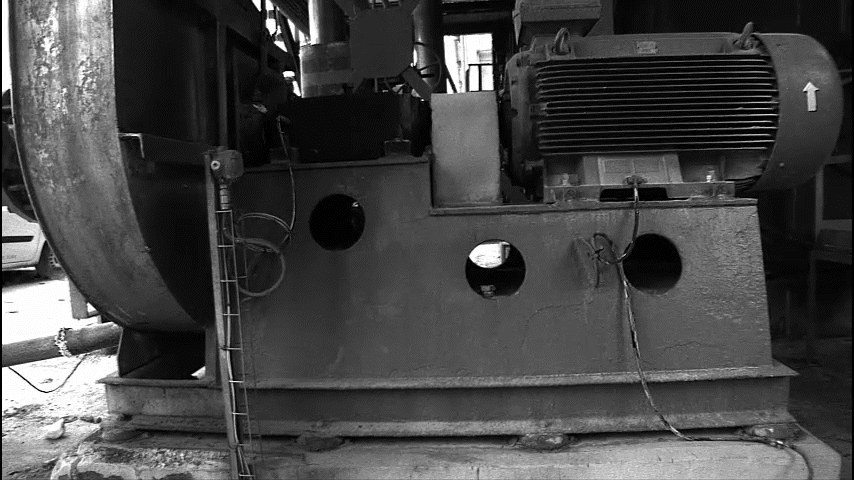

Toutes les machines et structures présentent naturellement des micro-mouvements, invisibles à l’œil nu, lorsqu’elles sont en fonctionnement. Cependant, des défauts tels que le déséquilibre, le défaut d’alignement, le desserrage, la résonance ou des fissures modifient ces micro-mouvements, créant des schémas d’oscillation distinctifs une fois amplifiés. En maintenance prédictive, les techniciens réalisent des analyses par amplification de mouvement à l’aide de caméras portables ou fixes et de logiciels dédiés afin de capter et d’analyser les mouvements subtils des équipements industriels, révélant des problèmes mécaniques émergents et des défauts bien avant qu’ils n’évoluent vers des vibrations excessives, de la fatigue structurelle ou des arrêts non planifiés coûteux.
Quels défauts l’amplification de mouvement vise-t-elle à détecter ?
L’amplification de mouvement détecte un large éventail d’anomalies structurelles et dynamiques susceptibles de compromettre l’intégrité des équipements et la fiabilité opérationnelle. Il s’agit souvent des premiers signes de dégradation mécanique ou structurelle, permettant une intervention plus précoce et une maintenance plus efficace. Son principal avantage réside dans sa capacité à identifier les problèmes à travers des schémas de mouvement anormaux révélés par l’amplification vidéo, bien avant que les niveaux de vibration ou les paramètres de process ne deviennent mesurables.
Chaque mode de défaillance génère une signature visuelle spécifique que cette technologie amplifie et rend observable, traduisant des micro-déplacements subpixel en schémas correspondant au comportement physique réel du défaut sous-jacent.
Derrière chaque signature de mouvement se cache un phénomène mécanique ou structurel : le déséquilibre produit un mouvement circulaire ou orbital de l’arbre, le défaut d’alignement introduit des oscillations elliptiques ou en « huit », le desserrage provoque des discontinuités ou des sauts de mouvement, et la résonance amplifie les vibrations en certains points lorsque les composants vibrent à leur fréquence naturelle. Les fissures, zones de fatigue ou structures affaiblies apparaissent sous forme de flexions ou de battements localisés sous charge, en particulier sur les éléments de petite taille où même une faible déformation peut indiquer une fatigue matériau.
Plus précisément, l’amplification de mouvement permet de détecter :
- Déformations structurelles : flexion ou déplacement amplifié de poutres, supports ou panneaux sous charge, indiquant une fatigue, une perte de rigidité ou un déséquilibre de conception.
- Résonance : mouvement exagéré à des emplacements spécifiques, révélant une résonance ou un fonctionnement proche de la fréquence propre.
- Desserrage machine : mouvements irréguliers ou saccadés au niveau des assemblages, fixations ou embases, signalant des ancrages dégradés ou des connexions lâches.
- Défaut d’alignement : mouvement elliptique ou en « huit » de l’arbre en rotation, caractéristique d’un défaut d’alignement angulaire ou parallèle.
- Fissuration précoce : battement localisé ou ouverture et fermeture de points fortement sollicités, indiquant l’initiation ou la propagation d’une fissure.
Quels équipements sont généralement surveillés avec l’amplification de mouvement ?
En pratique, l’amplification de mouvement s’applique à un large éventail d’équipements mécaniques et de structures dans les environnements industriels et manufacturiers. Son efficacité est particulièrement notable pour la surveillance d’équipements où de faibles déplacements, vibrations ou déformations constituent des indicateurs précoces de défauts mécaniques ou structurels.
Même de légères variations du comportement dynamique, lorsqu’elles sont amplifiées, peuvent révéler des problèmes invisibles à l’œil nu et difficiles à détecter avec d’autres technologies de surveillance conditionnelle. Cela inclut notamment des phénomènes de résonance localisée ou de flexion dans des châssis, supports ou structures, lorsque les niveaux vibratoires restent faibles ou mal transmis jusqu’aux capteurs. Cette approche permet d’intervenir avant que la fiabilité, la sécurité ou la performance ne soient compromises.
Les équipements typiquement surveillés incluent :
- Machines tournantes (ventilateurs, moteurs, pompes, soufflantes)
- Réducteurs et ensembles de transmission
- Éléments structurels (poutres, châssis, soudures, supports)
- Systèmes de tuyauterie et lignes de process
- Embase et fondations de machines
- Systèmes à pales ou aubes (roues, turbines, ventilateurs axiaux)
- Bras robotisés
- Actionneurs de précision
Comment fonctionne l’amplification de mouvement ?
L’amplification de mouvement est un processus systématique comprenant les cinq étapes suivantes :
- Déploiement via des configurations de caméras portables ou fixes, en fonction de la criticité des équipements, de leur accessibilité et de la fréquence de surveillance requise.
- Collecte des données sur des équipements en fonctionnement dans des conditions de charge normales, à l’aide de caméras standard ou haute vitesse afin de capturer le comportement dynamique naturel.
- Transformation des données à l’aide d’algorithmes avancés basés sur la phase, qui amplifient les micro-déplacements subpixel afin de rendre visibles et mesurables des mouvements invisibles.
- Comparaison avec une référence en confrontant les vidéos amplifiées aux enregistrements de référence correspondant à des conditions normales, afin de détecter les écarts ou anomalies.
- Cartographie des signatures de défauts par l’interprétation des schémas de mouvement amplifiés afin d’identifier des comportements caractéristiques associés à des défauts mécaniques ou structurels spécifiques.
Étape 1 : Modes de déploiement
L’amplification de mouvement peut être déployée selon deux modes principaux : inspection portable et surveillance continue par caméra fixe, en fonction de la criticité de l’équipement, de son accessibilité et de la fréquence de surveillance requise.
- Mode portable : Dans ce mode, les techniciens utilisent une caméra standard ou haute vitesse pour enregistrer de courtes séquences vidéo de machines ou de structures suspectes, telles que des accouplements, ventilateurs, tuyauteries ou supports, lors d’opérations de dépannage ou de tournées d’inspection. Les images sont transférées vers un ordinateur portable ou une tablette équipée d’un logiciel d’amplification de mouvement pour traitement et analyse. Le mode portable est idéal pour des vérifications ponctuelles lors d’inspections de terrain, car il nécessite une installation minimale, utilise une capture vidéo sur trépied ou stabilisée numériquement, n’interrompt pas la production et permet des évaluations visuelles non invasives.
- Mode caméra fixe : Dans ce mode, des caméras sont installées de manière permanente afin d’assurer une visualisation continue des équipements ou structures critiques. Les flux vidéo sont envoyés vers un dispositif edge ou un serveur local où l’amplification de mouvement en temps réel est appliquée. Les systèmes à caméra fixe reposent sur des technologies d’imagerie avancées pour fournir une visualisation continue du comportement des équipements dans des environnements critiques ou stratégiques. Ils sont généralement utilisés sur des équipements à forte valeur ou à criticité élevée, ou dans des environnements où un retour d’information constant est essentiel, comme les bancs d’essai R&D ou les lignes de fabrication de haute précision. En assurant une surveillance visuelle continue, ce mode garantit la détection précoce de résonances structurelles ou d’anomalies de mouvement susceptibles de compromettre la stabilité ou la performance.
Étape 2 : Collecte des données
L’amplification de mouvement commence par l’enregistrement d’une vidéo de l’équipement en fonctionnement dans des conditions de charge normales. L’objectif est de capturer le comportement dynamique naturel sans modifier les performances du système.
La vidéo est enregistrée à l’aide d’une caméra numérique standard ou haute vitesse, selon la plage de fréquences d’intérêt. Les fréquences d’images standard sont suffisantes pour des mouvements à basse fréquence ou à forte amplitude, tandis que la capture à haute vitesse est préférable pour des vibrations rapides et de faible amplitude ou pour des composants oscillants.
L’attention se porte sur les zones de l’équipement les plus susceptibles de présenter des mouvements subtils, telles que les accouplements, ventilateurs, tuyauteries ou supports structurels. La caméra doit disposer d’un champ de vision clair et stable sur la zone d’intérêt, idéalement positionnée perpendiculairement à la direction attendue du mouvement afin de garantir une représentation visuelle précise.
Les conditions d’éclairage, la résolution de la caméra et la fréquence d’images sont ajustées afin d’obtenir des séquences nettes, sans flou, adaptées à l’analyse.
Étape 3 : Transformation des données
Une fois la vidéo enregistrée, les images sont transférées vers le logiciel d’amplification de mouvement pour traitement, où un algorithme dédié et des technologies numériques avancées amplifient les schémas de mouvement invisibles à l’œil nu.
En maintenance prédictive, la technologie d’amplification de mouvement utilise des algorithmes avancés de traitement vidéo qui détectent des variations subtiles du contenu des pixels au fil du temps et amplifient des schémas de mouvement cohérents, rendant visibles et mesurables des vibrations et déplacements microscopiques. En analysant l’évolution de chaque pixel dans le temps, le logiciel peut isoler et amplifier des mouvements liés à un comportement mécanique ou structurel spécifique sans altérer l’apparence globale de l’image.
Ces algorithmes peuvent augmenter les facteurs de mouvement de 10 à plus de 100 fois, transformant des déflexions imperceptibles en oscillations visibles. Le résultat est une nouvelle séquence vidéo dans laquelle des vibrations anormales, telles que des flexions structurelles, des défauts d’alignement ou des phénomènes de résonance, deviennent clairement observables, permettant aux analystes d’identifier visuellement des défauts potentiels.
Certains outils d’amplification de mouvement permettent également d’extraire des données de déplacement au niveau des pixels à partir de zones d’intérêt sélectionnées. Cela autorise une analyse détaillée dans les domaines temporel et fréquentiel, comme les courbes de tendance ou les graphiques FFT, afin de valider quantitativement les mouvements observés. Bien que ces données ne remplacent pas les mesures vibratoires basées sur des accéléromètres, elles apportent des informations précieuses sur les fréquences dominantes de mouvement ou les phénomènes de résonance.
Prêt à aller plus loin dans vos diagnostics et à rendre chaque décision de maintenance plus pertinente ?
Chez I-care, nos experts vont au-delà de l’amplification visuelle seule. Le logiciel utilisé dans le cadre de nos services d’amplification de mouvement fournit des extractions de déplacement au niveau des pixels, permettant des analyses précises dans les domaines temporel et fréquentiel qui renforcent la fiabilité de chaque décision en maintenance prédictive.

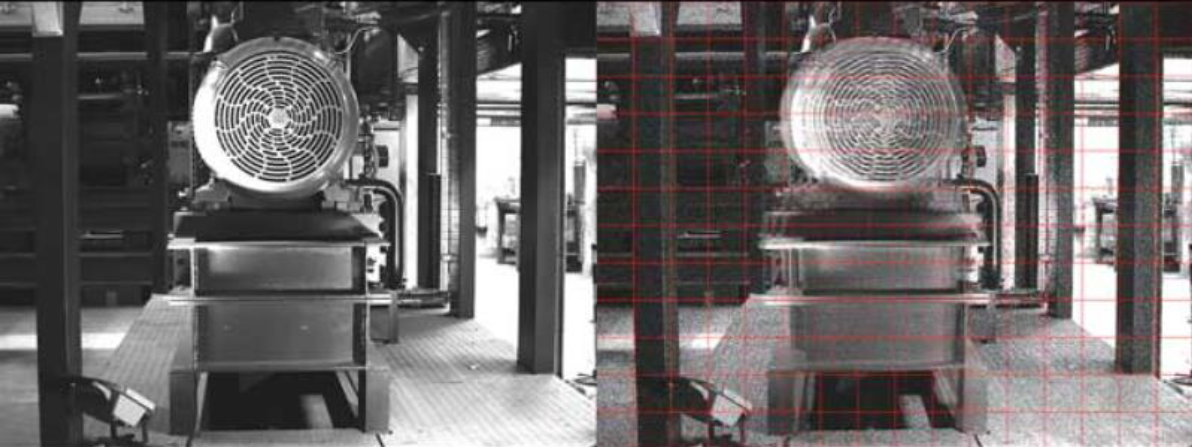

Étape 4 : Comparaison avec la référence
Les vidéos amplifiées sont idéalement comparées à des enregistrements de référence réalisés dans des conditions de fonctionnement connues et saines, servant de base de comparaison. Ces vidéos de référence représentent le comportement dynamique normal d’un équipement soumis à des conditions de charge et de vitesse définies, offrant un repère visuel pour les analyses dans le temps.
Cependant, des enregistrements de référence ne sont pas toujours disponibles, notamment lors de premières inspections, d’interventions de dépannage ou sur des installations anciennes. Dans ces cas, les analystes s’appuient sur l’interprétation experte des schémas de mouvement amplifiés, en évaluant la symétrie, la localisation et le comportement dynamique afin de déterminer si le mouvement observé s’écarte de la réponse mécanique ou structurelle attendue.
Lorsqu’une comparaison avec une référence est possible, il est essentiel que les enregistrements actuels et historiques soient réalisés dans des conditions comparables. Cela inclut des paramètres tels que l’éclairage, la fréquence d’images, l’angle de vue, la vitesse de rotation et la charge. Même de légères différences de configuration peuvent influencer l’amplitude ou la forme perçue du mouvement et conduire à des erreurs d’interprétation si elles ne sont pas maîtrisées.
L’objectif de la comparaison avec la référence est d’identifier visuellement des écarts d’amplitude, de symétrie ou de répartition du mouvement entre les enregistrements actuels et historiques. Une augmentation de l’intensité des oscillations, un mouvement localisé récemment apparu ou une modification des indicateurs de mouvement peuvent signaler un comportement anormal.
Certains logiciels d’amplification de mouvement proposent des modes de superposition, des visualisations côte à côte ou des outils d’extraction de tendances de déplacement qui facilitent la mise en évidence des différences entre les enregistrements et soutiennent une analyse plus structurée.
Qu’elle repose sur une référence ou non, cette évaluation demeure principalement visuelle et qualitative, s’appuyant sur l’expertise de l’analyste plutôt que sur des seuils automatisés. Son objectif est de déterminer si le comportement du mouvement est anormal ou en évolution. Les anomalies identifiées à ce stade doivent ensuite être examinées plus en détail par cartographie des signatures de défaut ou validées à l’aide de techniques complémentaires de surveillance conditionnelle, telles que l’analyse vibratoire.
Étape 5 : Cartographie des signatures de défaut
Une fois la vidéo amplifiée traitée, les analystes interprètent des schémas de mouvement spécifiques afin d’identifier des modes de défaillance mécaniques ou structurels potentiels. Chaque type de défaut génère une signature visuelle distincte, sous forme d’oscillation amplifiée, de distorsion ou d’irrégularité de mouvement, reflétant la cause physique sous-jacente de l’anomalie.
IEn amplification de mouvement, les signatures de défaut courantes incluent :
- Mouvement circulaire ou orbital de l’arbre, indiquant un déséquilibre dû à une répartition inégale des masses.
- Oscillations en « huit » ou elliptiques, révélant un défaut d’alignement angulaire ou parallèle entre arbres accouplés.
- Sauts ou mouvements irréguliers aux interfaces de composants, suggérant un desserrage mécanique au niveau des supports, embases ou fixations.
- Mouvement amplifié localisé aux jonctions structurelles, mettant en évidence une résonance proche de la fréquence propre d’un composant.
- Flexion, battement ou déformation de panneaux ou de poutres, révélant des fissures, des zones de fatigue ou des éléments structurels affaiblis.
- Fluctuation ou déflexion cyclique des pales ou des aubes, indiquant une instabilité aérodynamique ou une excitation harmonique.
Les analystes expérimentés ou les logiciels de diagnostic corrèlent ces schémas de mouvement amplifiés avec des comportements de défaillance connus afin d’identifier visuellement la source d’instabilité ou de dégradation avant qu’elle n’entraîne des vibrations excessives ou des arrêts imprévus coûteux. Cette approche visuelle transforme les données de mouvement en preuves claires et intuitives qui complètent les diagnostics basés sur des capteurs, tels que les données vibratoires, confirmant les causes profondes des comportements anormaux et orientant des interventions ciblées dans le cadre global de la maintenance prédictive.
Quels outils sont utilisés en amplification de mouvement ?
Outils matériels
Caméras haute vitesse
Les caméras haute vitesse capturent des mouvements subtils et à haute fréquence qui se produisent trop rapidement pour être détectés de manière fiable avec des fréquences d’images standard. Elles enregistrent des vidéos à plusieurs centaines d’images par seconde, généralement au-delà de 200 images par seconde, permettant de visualiser des vibrations, oscillations ou déflexions de très faible amplitude dans les machines et les structures.
Historiquement, ces fréquences d’images élevées étaient nécessaires car, selon le principe de Nyquist, un système vidéo doit échantillonner à au moins deux fois la fréquence vibratoire d’intérêt afin de capturer le mouvement avec précision et d’éviter les phénomènes de distorsion ou d’aliasing.
Ces caméras sont généralement utilisées lors d’études de diagnostic ciblées ou de campagnes de dépannage, lorsque la visualisation précise de phénomènes à haute fréquence est essentielle pour confirmer des phénomènes de résonance, de déséquilibre ou de desserrage structurel.
Caméras numériques standard
Les caméras numériques standard enregistrent des vidéos à des fréquences d’images conventionnelles, généralement de 30 à 150 images par seconde. Elles conviennent à l’analyse de mouvements à basse fréquence ou à forte amplitude, où les composantes de mouvement peuvent être capturées avec précision sans nécessiter une imagerie haute vitesse.
En amplification de mouvement, les caméras standard sont souvent utilisées pour des inspections de routine ou des démonstrations, car elles révèlent facilement des schémas de déplacement visibles une fois l’amplification appliquée. Elles sont particulièrement efficaces pour identifier des mouvements inférieurs à 7 Hz, tels que des déformations structurelles, des desserrages ou des déséquilibres à basse vitesse.
Ces caméras sont légères, économiques et faciles à déployer sur le terrain, ce qui les rend idéales pour des configurations portables d’amplification de mouvement.
Outils logiciels
Logiciel d’analyse par amplification de mouvement
Le logiciel d’analyse par amplification de mouvement combine des technologies numériques avancées et des algorithmes de traitement pour amplifier les mouvements dans les vidéos enregistrées et extraire des informations diagnostiques exploitables. Il améliore les images vidéo standard ou haute vitesse en isolant et en exagérant visuellement des micro-déplacements autrement indétectables à l’œil nu.
Grâce à des algorithmes avancés de traitement vidéo, le logiciel détecte des variations subtiles du contenu des pixels dans le temps, permettant aux analystes d’amplifier des bandes de fréquences ou des plages de mouvement spécifiques. Les utilisateurs peuvent ajuster les facteurs d’amplification, appliquer des filtres passe-bande pour isoler certaines fréquences et générer des vidéos amplifiées sur plusieurs intervalles fréquentiels pour des analyses détaillées.
Au-delà de l’amélioration visuelle, le logiciel peut extraire des données dans les domaines temporel et fréquentiel, telles que des formes d’onde de déplacement, des spectres d’amplitude ou des graphiques FFT, sur des zones d’intérêt définies. Ces données apportent une vision quantitative des fréquences dominantes de mouvement et aident à confirmer des phénomènes de résonance ou des instabilités mécaniques.
Vous voulez voir ce que vos machines font réellement, au-delà des limites du principe de Nyquist ?
Chez I-care, dans le cadre de nos services I-magnify, nous utilisons un logiciel dédié d’amplification de mouvement qui combine amplification visuelle et analyse quantitative. Il permet de superposer des vecteurs de mouvement ou des tracés de déplacement directement sur la vidéo, d’exporter des séquences améliorées au format MP4, de générer des spectres et des courbes de tendance au format CSV ou PNG, et de créer des rapports détaillés au format PDF ou Word pour la collaboration ou l’intégration dans les workflows de maintenance prédictive.
Grâce à la dernière évolution, ce logiciel franchit une étape supplémentaire. Son nouveau mode d’enregistrement à vitesse rapide dépasse les limites de fréquence d’images définies par le principe de Nyquist, permettant de détecter des vibrations haute fréquence, auparavant mesurables uniquement avec des équipements spécialisés, à l’aide de caméras standard et économiques. Lors de tests, il a capturé des fréquences vibratoires supérieures à 9 kHz à seulement 150 images par seconde, soit plus de 100 fois la fréquence maximale auparavant accessible selon le principe de Nyquist.
Cette avancée supprime le compromis traditionnel entre vitesse et qualité tout en réduisant le bruit de fond. Pour les analystes I-care, cela signifie des visualisations plus nettes, une capacité de détection à plus haute fréquence et des diagnostics encore plus précis, le tout dans une configuration accessible et prête à être déployée sur le terrain.
Comment l’amplification de mouvement s’intègre-t-elle à une plateforme de maintenance prédictive ?
Les données issues de l’amplification de mouvement, généralement générées à partir de vidéos traitées hors ligne ou diffusées depuis des systèmes à caméra fixe, sont intégrées dans la plateforme de maintenance prédictive, telle que I-see(TM), afin d’enrichir la surveillance conditionnelle par analyse visuelle et corrélation multi-techniques.
Une fois intégrées, la plateforme stocke et organise les données de mouvement traitées avec les métadonnées associées, telles que l’équipement concerné, l’horodatage et les conditions de charge. Elle permet ensuite de :
- Archiver des clips vidéo annotés et des graphiques de déplacement extraits pour l’analyse historique et la comparaison dans le temps.
- Fournir un espace de travail où les analystes peuvent examiner visuellement et étiqueter manuellement les signatures de mouvement associées à des types de défauts probables, tels que le défaut d’alignement, le desserrage ou la résonance.
- S’appuyer sur l’expertise humaine, les anomalies observées dans les vidéos étant interprétées par des spécialistes plutôt que déclenchées par des seuils automatiques.
- Suggérer des actions de maintenance ou la création d’ordres de travail dans le CMMS ou l’ERP pour une réponse priorisée et efficace..
Quels sont les avantages de l’amplification de mouvement ?
En amplifiant visuellement des mouvements imperceptibles à l’œil humain, l’amplification de mouvement se distingue par quatre avantages clés qui en font une technologie particulièrement précieuse pour la fiabilité industrielle et la maintenance.
Le premier est sa capacité à révéler des micro-mouvements autrement invisibles, ce qui en fait un outil puissant pour observer le comportement mécanique ou structurel. Ce retour visuel clair aide les équipes fiabilité et maintenance à identifier des défauts tels que le déséquilibre, le défaut d’alignement, le desserrage ou la résonance bien avant qu’ils ne se traduisent par des niveaux vibratoires problématiques ou des dommages structurels.
Un autre avantage majeur réside dans le fait que l’amplification de mouvement capture simultanément les interactions entre plusieurs composants au sein d’un même champ visuel. Plutôt que d’analyser un point à la fois, comme avec des capteurs classiques, la technique offre une perspective globale, montrant comment les composants se déplacent les uns par rapport aux autres et révélant des relations dynamiques complexes au sein des ensembles mécaniques.
Un troisième avantage est sa forte valeur communicante. Les résultats étant présentés sous forme de vidéos intuitives et amplifiées, les schémas de mouvement sont immédiatement compréhensibles, y compris pour des parties prenantes non techniques. Cela facilite la justification des actions de maintenance, le partage des constats avec la direction et l’alignement des décisions entre équipes.
Enfin, l’amplification de mouvement est flexible dans son déploiement. Elle peut être utilisée avec des caméras standard pour des démonstrations rapides, tandis que des résultats diagnostiques optimaux sont obtenus avec des caméras haute vitesse dédiées ou des installations de surveillance fixes. Cette polyvalence la rend adaptée aussi bien au dépannage rapide qu’à la surveillance continue dans des environnements industriels exigeants.
Quels mouvements cachés impactent votre performance, et quand souhaitez-vous les détecter ?
Des déformations structurelles subtiles, des déséquilibres ou des défauts d’alignement restent souvent invisibles jusqu’à ce qu’ils entraînent des vibrations coûteuses ou des phénomènes de fatigue.
Avec les services d’amplification de mouvement d’I-care, ces signaux précoces sont captés, amplifiés et analysés avec précision afin de prévenir les pannes imprévues, d’améliorer l’efficacité, d’optimiser la performance et de renforcer la fiabilité.
Transformez les mouvements invisibles en informations exploitables.
Quelles sont les limites de l’amplification de mouvement ?
Bien que l’amplification de mouvement soit une technique puissante de visualisation et de diagnostic, elle présente certaines limites qui peuvent influencer sa précision et son applicabilité pratique.
- Nécessite une ligne de vue dégagée : La caméra doit disposer d’une vue non obstruée de la zone d’intérêt. Les obstacles, un éclairage insuffisant ou des angles indirects peuvent réduire la visibilité du mouvement et compromettre la précision de l’analyse.
- Sensible à la stabilité de la caméra : Même de légers mouvements de la caméra ou des vibrations externes peuvent introduire de faux mouvements dans la séquence vidéo. Dans les environnements industriels où la caméra est installée sur des structures vibrantes, des techniques de stabilisation telles qu’un montage rigide, une isolation vibratoire ou une stabilisation numérique peuvent être nécessaires pour limiter les artefacts.
- Limitée par la qualité vidéo et la fréquence d’images : Une faible résolution ou une vidéo compressée peuvent masquer de petits déplacements ou des mouvements à haute fréquence, réduisant la précision du diagnostic.
Chez I-care, cette limite est atténuée grâce au logiciel utilisé, qui supprime la contrainte traditionnelle de fréquence d’images et permet l’analyse à des fréquences plus élevées. - Fournit principalement des données qualitatives : L’amplification de mouvement est avant tout une technique de visualisation. Elle identifie où et comment un mouvement anormal se produit, mais doit être complétée par des outils quantitatifs, tels que l’analyse vibratoire, l’ultrason ou l’analyse d’huile, pour confirmer la sévérité et la cause racine.
- Perçue comme une technologie émergente : Dans de nombreux contextes industriels, l’amplification de mouvement est encore considérée comme une approche relativement nouvelle, parfois perçue comme « expérimentale ». Toutefois, les déploiements terrain ont démontré sa fiabilité lorsqu’elle est utilisée en complément de techniques établies de surveillance conditionnelle dans une stratégie de maintenance prédictive structurée.
Exemple concret d’utilisation
Dans une usine de pâte et papier, l’amplification de mouvement a été utilisée pour analyser des vibrations anormales sur un ensemble de ventilateurs à grande vitesse relié à une hotte de séchage. Bien que l’analyse vibratoire standard n’ait montré que des écarts marginaux, les équipes maintenance soupçonnaient un desserrage mécanique ou un phénomène de résonance au niveau de la structure de support.
Une caméra haute vitesse a été utilisée en fonctionnement normal pour enregistrer le ventilateur, le moteur et le bâti support. Les images ont ensuite été traitées dans le logiciel d’amplification de mouvement, révélant de subtiles oscillations en « huit » au niveau de l’accouplement ainsi qu’une flexion latérale du bâti moteur, signatures visuelles claires d’un défaut d’alignement combiné à un problème de « soft foot ». Ces schémas de mouvement étaient invisibles à l’œil nu et n’étaient pas détectables uniquement via des capteurs vibratoires ponctuels.
Sur la base de cette preuve visuelle, l’équipe maintenance a réaligné le moteur et ajusté l’embase lors d’un arrêt planifié. L’intervention a rétabli la stabilité mécanique, réduit les niveaux vibratoires et prolongé la durée de vie des roulements, contribuant à prévenir des pannes imprévues, améliorer l’efficacité et renforcer la maintenance prédictive dans l’environnement de production continue de l’usine.
Compétences et formation nécessaires
L’amplification de mouvement requiert un ensemble de compétences allant de l’acquisition vidéo de base à l’interprétation avancée des mouvements, selon le rôle du praticien et son niveau d’implication.
Compétences requises
L’amplification de mouvement nécessite un niveau d’expertise de base à intermédiaire, selon qu’il s’agit d’inspections visuelles de routine ou d’analyses diagnostiques avancées.
Pour un usage courant, les techniciens doivent posséder une solide compréhension de la position de la caméra, du contrôle de l’éclairage, de la sélection de la fréquence d’images et de la stabilisation vidéo afin de garantir des images de qualité. Ils doivent également savoir utiliser le logiciel d’amplification de mouvement pour appliquer des facteurs d’amplification, isoler des bandes de fréquences et analyser visuellement les comportements dynamiques. À ce niveau, la formation introductive est généralement suffisante pour réaliser une collecte de données fiable et une interprétation visuelle.
Pour des analyses approfondies et du diagnostic, une compréhension plus avancée de la théorie de l’amplification du signal, du filtrage fréquentiel et de l’interprétation du comportement mécanique est requise, notamment pour distinguer la résonance, le déséquilibre ou le desserrage. Les analystes doivent être capables de sélectionner les zones d’intérêt appropriées, d’ajuster les paramètres d’amplification et d’interpréter les artefacts de mouvement avec assurance. La maîtrise des graphiques dans les domaines temporel et fréquentiel extraits du logiciel améliore encore la précision du diagnostic et facilite l’identification des défauts.
Formation
Votre équipe souhaite exploiter plus efficacement la technologie d’amplification de mouvement dans votre stratégie de maintenance prédictive ?
Chez I-care, nous proposons des programmes de formation dédiés à l’amplification de mouvement, dispensés directement à nos clients. Ces sessions sont conçues pour les équipes industrielles et adaptées aux équipements, aux enjeux et aux objectifs de fiabilité spécifiques de chaque site.
Ces formations sur site sont idéales pour les équipes fiabilité travaillant dans des environnements de production complexes, où le diagnostic visuel peut accélérer le dépannage et renforcer les programmes de maintenance prédictive en complément d’autres techniques de surveillance conditionnelle.
