Seit Jahrzehnten zeichneten Techniker eine weiße Linie auf eine rotierende Welle und beobachteten sie unter einem Stroboskoplicht, um das Taumeln mit bloßem Auge zu beurteilen. Heute kann dank fortschrittlicher Technologie und Motion-Magnification-Software ein kurzer Videodurchlauf diese Mikrobewegungen um das 100-Fache vergrößern und in wenigen Sekunden sichtbar machen, wofür früher Stunden oder Tage der Inspektion oder Vermutung nötig waren.
Dies veranschaulicht die Entwicklung von traditionellen „Tricks“ hin zu fortschrittlichen Instandhaltungspraktiken und unterstreicht die Bedeutung der Predictive Maintenance (vorausschauende Instandhaltung), die auf der frühzeitigen Erkennung messbarer Zustandsindikatoren und Fehlersignaturen basiert, um aufkommende Probleme zu identifizieren, bevor sie zu schwerwiegenden Ausfällen eskalieren.
Motion Magnification services in Lösungen für Predictive Maintenance ist eine visuelle Zustandsüberwachungstechnik, die strukturelle und dynamische Anomalien erkennt, indem Videos von in Betrieb befindlichen Maschinen und Strukturen aufgezeichnet und deren Subpixel-Verschiebungen digital verstärkt werden. Sie wird zunehmend in Branchen wie der Fertigungsindustrie, der Energiewirtschaft sowie der Öl- und Gasindustrie eingesetzt, ebenso wie in Anwendungen kritischer Infrastrukturen, bei denen berührungslose Diagnostik für Sicherheit und maximale Verfügbarkeit unerlässlich ist.
Als zentrales Element von Dienstleistungen der vorausschauenden Instandhaltung ermöglicht es die Erkennung subtiler mechanischer oder struktureller Defekte wie Unwucht, Fehlausrichtung, Lockerheit oder Resonanz lange bevor sie sich zu übermäßigen Schwingungen, Ermüdungsschäden oder kostspieligen ungeplanten Stillständen entwickeln.
Durch die Umwandlung von Standard- oder Hochgeschwindigkeitsvideoaufnahmen in klare, verstärkte visuelle Nachweise schließt die Motion Magnification services die Lücke zwischen qualitativer Beobachtung und quantitativer Analyse und macht verborgene Bewegungsmuster für das bloße Auge buchstäblich sichtbar.
Dieser Artikel dient als vollständiger Leitfaden dazu, was Motion Magnification services ist, und beschreibt Schritt für Schritt, wie die Technik funktioniert, welche Hardware- und Softwaretechnologie sie verwendet und wie sie sich in eine Plattform für Predictive Maintenance integriert. Er beleuchtet außerdem die Arten von Anomalien, die sie erkennen kann, die Anlagen, auf die sie sich am besten anwenden lässt, ihre Vorteile und Grenzen sowie ein Praxisbeispiel, das zeigt, wie visualisierte Bewegung unsichtbare Anomalien in umsetzbare Erkenntnisse für Zuverlässigkeits- und Instandhaltungsteams verwandeln kann.
Inhaltsverzeichnis
Was ist Motion Magnification services?
Die Technologie der Motion Magnification services ist eine leistungsstarke, berührungslose visuelle Zustandsüberwachungstechnik, die im Rahmen von Programmen zur vorausschauenden Instandhaltung eingesetzt wird, um subtile Bewegungen sowie strukturelle oder dynamische Anomalien zu erkennen, indem Standard- oder Hochgeschwindigkeitsvideos von in Betrieb befindlichen Anlagen aufgezeichnet und deren Subpixel-Verschiebungen digital in messbare Bewegungsmuster verstärkt werden.
Diese Methode wird in der vorausschauenden Instandhaltung weit verbreitet eingesetzt, neben anderen Zustandsüberwachungstechniken: Schwingungsanalyse, Infrarot-Thermografie, Ultraschallanalyse und Ölanalyse sowie Motorstromsignaturanalyse (MCSA).
Alle Maschinen und Strukturen weisen während des Betriebs von Natur aus mikroskopische, visuell nicht wahrnehmbare Bewegungen auf. Defekte wie Unwucht, Fehlausrichtung, Lockerheit, Resonanz oder Rissbildung verändern jedoch diese Mikrobewegungen und erzeugen nach der Vergrößerung charakteristische Schwingungsmuster.
Im Rahmen der vorausschauenden Instandhaltung führen Techniker Motion Magnification servicessanalysen mit tragbaren oder fest installierten Kameras und spezieller Software durch, um subtile Bewegungen an in Betrieb befindlichen Anlagen in der Fertigungsindustrie zu erfassen und zu analysieren und aufkommende mechanische Probleme und Defekte lange bevor sie sich zu übermäßigen Schwingungen, struktureller Ermüdung oder kostspieligen ungeplanten Stillständen entwickeln, sichtbar zu machen.
Was soll die Motion Magnification services erkennen?
Die Motion Magnification services erkennt ein breites Spektrum struktureller und dynamischer Anomalien, die die Integrität von Anlagen und die betriebliche Zuverlässigkeit gefährden. Dabei handelt es sich um frühe Anzeichen mechanischer oder struktureller Degradation, die ein früheres Eingreifen und eine effektivere Instandhaltung ermöglichen. Der zentrale Vorteil liegt darin, diese Probleme anhand abnormaler Bewegungsmuster zu identifizieren, die durch Videoverstärkung sichtbar gemacht werden, lange bevor Schwingungsniveaus oder Prozessparameter messbare Abweichungen zeigen.
Jeder Fehlermodus erzeugt eine eindeutige visuelle Signatur, die diese Technologie verstärkt und beobachtbar macht, indem sie Subpixelbewegungen in Muster umwandelt, die dem physikalischen Verhalten des zugrunde liegenden Defekts entsprechen.
Hinter jeder Bewegungssignatur steht ein mechanisches oder strukturelles Phänomen: Unwucht erzeugt kreisförmige oder orbitale Bewegung der Welle, Fehlausrichtung führt zu elliptischen oder achtförmigen Schwingungen, Lockerheit verursacht diskontinuierliche oder springende Bewegungen an Verbindungen und Befestigungen, und Resonanz verstärkt die Bewegung an bestimmten Punkten, wenn ein Bauteil nahe seiner Eigenfrequenz schwingt. Risse, Ermüdungszonen oder geschwächte Strukturen zeigen sich als lokale Durchbiegungen oder Flattern unter Last, insbesondere bei kleineren Teilen oder Komponenten, bei denen eine frühe Verformung auf Materialermüdung hinweisen kann.
Konkret kann die Motion Magnification services Folgendes erkennen:
- Strukturelle Durchbiegung: Verstärkte Biegung oder Verschiebung von Trägern, Stützen oder Paneelen unter Last, was auf Ermüdung, Steifigkeitsverlust oder konstruktionsbedingte Unwucht hinweist.
- Resonanz: Übermäßig verstärkte zyklische Bewegung an bestimmten Stellen, die auf unzureichende Dämpfung oder den Betrieb nahe der Eigenfrequenz hinweist.
- Maschinenlockerheit: Unregelmäßige oder springende Bewegungen an Verbindungen, Befestigungselementen oder Grundplatten, die auf eine beeinträchtigte Verankerung oder lockere Verbindungen hinweisen.
- Fehlausrichtung: Achtförmige oder Bewegung der Welle während der Rotation, charakteristisch für eine winklige oder parallele Fehlausrichtung von Wellen aufdecken.
- Frühstadium von Rissbildung: Lokales Flattern oder Öffnen und Schließen an hochbeanspruchten Stellen, das auf den Beginn oder die Ausbreitung von Rissen in tragenden Strukturen hinweist.
Welche Anlagen werden typischerweise mit Motion Magnification services überwacht?
In der Praxis wird die Motion Magnification services auf eine breite Palette mechanischer und struktureller Anlagen in industriellen und fertigungsnahen Umgebungen angewendet. Ihre Wirksamkeit zeigt sich insbesondere bei der Überwachung von Anlagen, bei denen kleine Verschiebungen, Schwingungen oder Verformungsmuster als frühe Indikatoren mechanischer oder struktureller Fehler dienen.
Selbst geringfügige Veränderungen im Bewegungsverhalten können nach der Verstärkung sich entwickelnde Probleme aufdecken, die mit bloßem Auge unsichtbar und in der Praxis mit anderen Zustandsüberwachungstechnologien nur schwer zu erkennen sind, wie etwa lokale strukturelle Resonanz oder Durchbiegungen an Rahmen, Halterungen oder Stützen, wenn die Schwingungsniveaus niedrig bleiben oder nur unzureichend zu den Sensorpositionen übertragen werden. Dadurch können Instandhaltungsteams eingreifen, bevor Zuverlässigkeit, Sicherheit oder Leistung beeinträchtigt werden.
Typische Anlagen, die mit Motion Magnification services überwacht werden, umfassen:
- Rotierende Maschinen (Ventilatoren, Motoren, Pumpen, Gebläse)
- Getriebe und Antriebsstrangbaugruppen
- Strukturelle Elemente (Träger, Rahmen, Schweißnähte oder Halterungen)
- Rohrleitungssysteme und Prozessleitungen
- Maschinengrundplatten und Fundamente
- Schaufel- und Leitsysteme (Laufräder, Turbinen, Axialventilatoren)
- Roboterarme
- Präzisionsaktuatoren
Wie funktioniert die Motion Magnification services?
Die Motion Magnification services ist ein systematischer Prozess, der die folgenden fünf detaillierten Schritte umfasst:
- Bereitstellung über tragbare oder fest installierte Kamerasysteme, abhängig von der Kritikalität der Anlage, der Zugänglichkeit und der erforderlichen Überwachungsfrequenz.
- Datenerfassung von in Betrieb befindlichen Anlagen unter normalen Lastbedingungen, aufgezeichnet mit Standard- oder Hochgeschwindigkeitskameras, um das natürliche Bewegungsverhalten zu erfassen.
- Datentransformation mithilfe fortschrittlicher phasenbasierter Algorithmen, die Subpixelbewegungen verstärken, um unsichtbare Verschiebungen sichtbar und messbar zu machen.
- Basislinienvergleich der aktuell bewegungsvergrößerten Videos mit Referenzaufnahmen, die unter nachweislich einwandfreien Bedingungen erstellt wurden, um Abweichungen oder Anomalien zu erkennen.
- Fehlersignaturzuordnung durch die Interpretation verstärkter Bewegungsmuster, um charakteristische Verhaltensweisen zu identifizieren, die mit spezifischen mechanischen oder strukturellen Defekten verbunden sind.
Schritt 1: Bereitstellungsmodi
Die Motion Magnification services kann in zwei primären Modi eingesetzt werden: als tragbare Inspektion und als fest installierte Kameraüberwachung mit kontinuierlichem Monitoring, abhängig von der Kritikalität der Anlage, der Zugänglichkeit und der erforderlichen Überwachungsfrequenz.
- Tragbarer Modus: In diesem Modus verwenden Techniker eine Standard- oder Hochgeschwindigkeitskamera, um kurze Videosequenzen von verdächtigen Maschinen oder Strukturen wie Kupplungen, Ventilatoren oder Rohrhalterungen während der Fehlersuche oder routinemäßiger Inspektionsrundgänge aufzuzeichnen. Das Videomaterial wird auf einen Laptop oder ein Tablet übertragen, auf dem eine Software zur Motion Magnification services für die Verarbeitung und Analyse ausgeführt wird. Der tragbare Modus ist ideal für Stichprobenprüfungen von Anlagen während Vor-Ort-Inspektionen, da er nur eine minimale Einrichtung erfordert, eine auf einem Stativ montierte oder digital stabilisierte Videoaufnahme nutzt, keine Produktionsunterbrechung verursacht und nicht invasive visuelle Bewertungen ermöglicht.
- Fest installierter Kameramodus: In diesem Modus werden Kameras dauerhaft installiert, um eine kontinuierliche Visualisierung des Bewegungsverhaltens an kritischen Anlagen oder Strukturen zu gewährleisten. Videoströme werden an ein Edge-Gerät oder einen lokalen Server übertragen, wo die Motion Magnification services in Echtzeit angewendet wird. Fest installierte Kamerasysteme basieren auf fortschrittlicher Bildgebungstechnologie, um eine kontinuierliche Visualisierung des Bewegungsverhaltens an kritischen Anlagen oder Strukturen bereitzustellen. Sie werden typischerweise bei hochwertigen oder prozesskritischen Anlagen eingesetzt oder in Umgebungen, in denen ein konstantes Feedback unerlässlich ist, wie beispielsweise bei Forschungs- und Entwicklungsprüfständen oder in Präzisionsfertigungslinien. Durch die kontinuierliche visuelle Überwachung gewährleistet dieser Modus die frühzeitige Erkennung struktureller Resonanz oder von Bewegungsanomalien, die Stabilität oder Leistung beeinträchtigen könnten.
Schritt 2: Datenerfassung
Die Motion Magnification services beginnt mit der Aufzeichnung eines Videos der Anlage im Betrieb unter normalen Lastbedingungen. Ziel ist es, das natürliche Bewegungsverhalten zu erfassen, ohne den Betrieb oder die Leistung des Systems zu verändern.
Das Video wird mit einer Standard- oder Hochgeschwindigkeits-Digitalkamera aufgezeichnet, abhängig vom interessierenden Frequenzbereich. Standard-Bildraten sind ausreichend für niederfrequente oder großamplitudige Bewegungen, während Hochgeschwindigkeitsaufnahmen für höherfrequente Schwingungen oder schnell oszillierende Komponenten bevorzugt werden.
Der Fokus wird auf die Teile der Anlage gelegt, die am anfälligsten für subtile Bewegungen sind, wie Kupplungen, Lüfterblätter, Rohrleitungen oder strukturelle Stützen. Die Kamera muss eine klare und stabile Sicht auf den interessierenden Bereich haben und wird in der Regel senkrecht zur erwarteten Bewegungsrichtung positioniert, um eine genaue visuelle Darstellung zu gewährleisten.
Die Lichtverhältnisse, die Kameraauflösung und die Bildrate werden entsprechend angepasst, um klares, nicht verwackeltes Bildmaterial zu erhalten, das für die Analyse geeignet ist.
Schritt 3: Datentransformation
Sobald das Video aufgezeichnet wurde, wird das Bildmaterial zur Verarbeitung an die Software zur Motion Magnification services übertragen, wo ein spezieller Algorithmus und fortschrittliche digitale Technologie subtile Bewegungen verstärken, die für das menschliche Auge normalerweise unsichtbar sind.
In Anwendungen der vorausschauenden Instandhaltung basiert die Motion Magnification services auf fortschrittlichen Videoverarbeitungsalgorithmen, die subtile Veränderungen im Pixelinhalt im Zeitverlauf erkennen und konsistente Bewegungsmuster verstärken, wodurch kleinste Schwingungen und Verschiebungen sichtbar gemacht werden. Durch die Analyse, wie sich jedes Pixel im Laufe der Zeit verändert, kann die Software Bewegungen isolieren und verstärken, die mit mechanischem oder strukturellem Verhalten verbunden sind, ohne das Gesamtbild optisch zu verfälschen.
Diese Algorithmen können Subpixelbewegungen um das 10-Fache bis auf über das 100-Fache verstärken und so nicht wahrnehmbare Durchbiegungen in sichtbare Schwingungen umwandeln. Das Ergebnis ist eine neue Videosequenz, in der abnormale Schwingungsbewegungen wie strukturelle Durchbiegungen, Fehlausrichtungen oder Resonanz deutlich sichtbar werden, sodass Analysten potenzielle Anomalien visuell identifizieren können, die andernfalls unentdeckt bleiben würden.
Einige Softwarelösungen zur Motion Magnification services ermöglichen es den Nutzern außerdem, Verschiebungsdaten auf Pixelebene aus ausgewählten Interessenbereiche zu extrahieren. Dies erlaubt eine detaillierte Datenanalyse im Zeit- und Frequenzbereich, wie beispielsweise Trendkurven oder FFT-Diagramme, um eine quantitative Validierung der beobachteten Bewegung zu unterstützen. Obwohl diese Daten beschleunigerbasierte Schwingungsmessungen nicht ersetzen, liefern sie wertvolle Einblicke in dominante Bewegungsfrequenzen oder Resonanzphänomene.
Bereit, tiefere Diagnosen zu erschließen und jede Instandhaltungsentscheidung optimal zu nutzen?
Bei I-care gehen unsere Experten über die reine visuelle Verstärkung hinaus. Die Software, die wir im Rahmen unserer I-magnify-Dienstleistungen einsetzen, liefert Verschiebungsextrakte auf Pixelebene und ermöglicht dadurch eine präzise Analyse im Zeit- und Frequenzbereich, die die Diagnostik stärkt und die Genauigkeit jeder Entscheidung in der vorausschauenden Instandhaltung verbessert.
Schritt 4: Basislinienvergleich
Bewegungsvergrößerte Videos werden idealerweise mit Referenzaufnahmen verglichen, die unter nachweislich einwandfreien oder als Basislinie definierten Betriebsbedingungen erstellt wurden. Diese Basislinienvideos stellen das normale dynamische Verhalten einer Anlage unter stabiler Last und Drehzahl dar und dienen als visueller Referenzmaßstab für Vergleiche im Zeitverlauf.
Basislinienaufnahmen sind jedoch nicht immer verfügbar, insbesondere bei Erstinspektionen, bei Fehlersuchaktivitäten oder bei Bestandsanlagen. In solchen Fällen stützen sich Analysten auf die fachkundige Interpretation der verstärkten Bewegungsmuster selbst und bewerten Symmetrie, Lokalisierung und dynamisches Verhalten, um festzustellen, ob die beobachtete Bewegung von der erwarteten mechanischen oder strukturellen Reaktion abweicht.
Wenn eine Basislinie vorhanden ist, erfordert ein aussagekräftiger Vergleich, dass sowohl die aktuelle als auch die Referenzaufnahme unter vergleichbaren Bedingungen erstellt werden. Dazu gehören konsistente Beleuchtung, Bildrate, Betrachtungswinkel, Betriebsgeschwindigkeit und Last. Selbst geringfügige Unterschiede im Aufbau können die wahrgenommene Bewegungsamplitude oder das Muster beeinflussen und bei unzureichender Kontrolle potenziell zu Fehlinterpretationen führen.
Ziel des Basislinienvergleichs ist es, Abweichungen in Bewegungsamplitude, Symmetrie oder Verteilung zwischen aktuellen und historischen Aufnahmen visuell zu identifizieren. Zunahmen der Schwingungsintensität, neu auftretende lokalisierte Bewegungen oder Veränderungen der Bewegungsform sind starke Indikatoren für sich entwickelndes abnormales Verhalten.
Einige Softwarelösungen zur Motion Magnification services unterstützen diesen Prozess durch Überlagerungsmodi, Side-by-Side-Visualisierung oder Werkzeuge zur Extraktion von Verschiebungstrends, die dabei helfen, Unterschiede zwischen Aufnahmen hervorzuheben und eine strukturiertere Analyse zu ermöglichen.
Unabhängig davon, ob mit oder ohne Basislinie gearbeitet wird, bleibt diese Bewertung in erster Linie visuell und qualitativ und stützt sich auf fachkundige Beurteilung statt auf automatisierte Schwellenwerte. Ihr Zweck besteht darin festzustellen, ob abnormales oder sich entwickelndes Bewegungsverhalten vorliegt. Bewegungsmuster, die in dieser Phase als verdächtig identifiziert werden, sollten anschließend im Rahmen der Fehlersignaturzuordnung genauer untersucht oder mithilfe ergänzender Zustandsüberwachungstechniken wie der Schwingungsanalyse validiert werden.
Schritt 5: Fehlersignaturzuordnung
Sobald das bewegungsvergrößerte Video verarbeitet wurde, interpretieren Analysten spezifische Bewegungsmuster, um potenzielle mechanische oder strukturelle Fehlermodi zu identifizieren. Jeder Defekttyp erzeugt ein charakteristisches visuelles Verhalten, eine verstärkte Schwingung, Verformung oder Bewegungsunregelmäßigkeit, die die zugrunde liegende physikalische Ursache der Anomalie widerspiegelt.
Bei der Motion Magnification services umfassen typische Fehlersignaturen:
- kreisförmige oder orbitale Bewegung der Welle, die auf eine Unwucht infolge ungleichmäßiger Massenverteilung hinweist.
- Achtförmige oder elliptische Schwingungen, die eine winklige oder parallele Fehlausrichtung zwischen gekoppelten Wellen aufdecken.
- Plötzliche oder unregelmäßige Sprünge an Bauteilschnittstellen, die auf mechanische Lockerheit an Befestigungen, Grundplatten oder Verbindungselementen hinweisen.
- Lokalisierte verstärkte Bewegung an strukturellen Verbindungspunkten, die auf eine Resonanz in der Nähe der Eigenfrequenz eines Bauteils hinweist.
- Biegung, Flattern oder Durchbiegung von Paneelen oder Trägern, die Risse, Ermüdungszonen oder geschwächte strukturelle Elemente sichtbar machen.
- Zyklisches Flattern oder Durchbiegung bei rotierenden Schaufeln oder Leitelementen, was auf aerodynamische Instabilität oder harmonische Anregung hinweist.
Geschulte Analysten oder Diagnosesoftware korrelieren diese verstärkten Bewegungsmuster mit bekannten mechanischen Fehlerverhalten, um die Ursache von Instabilität oder Degradation visuell zu diagnostizieren, bevor sie zu übermäßigen Schwingungen oder strukturellen Schäden führen, die letztlich ungeplante Stillstände verursachen könnten. Dieser visuelle Ansatz verwandelt Bewegungsdaten in klare, intuitive Nachweise, die traditionelle sensorbasierte Diagnostik ergänzen, wie Schwingungsdaten, bestätigt die Grundursachen abnormaler Bewegungen und steuert gezielte Maßnahmen innerhalb des umfassenderen Workflows der vorausschauenden Instandhaltung.
Welche Werkzeuge werden bei der Motion Magnification services eingesetzt?
Hardware-Werkzeuge

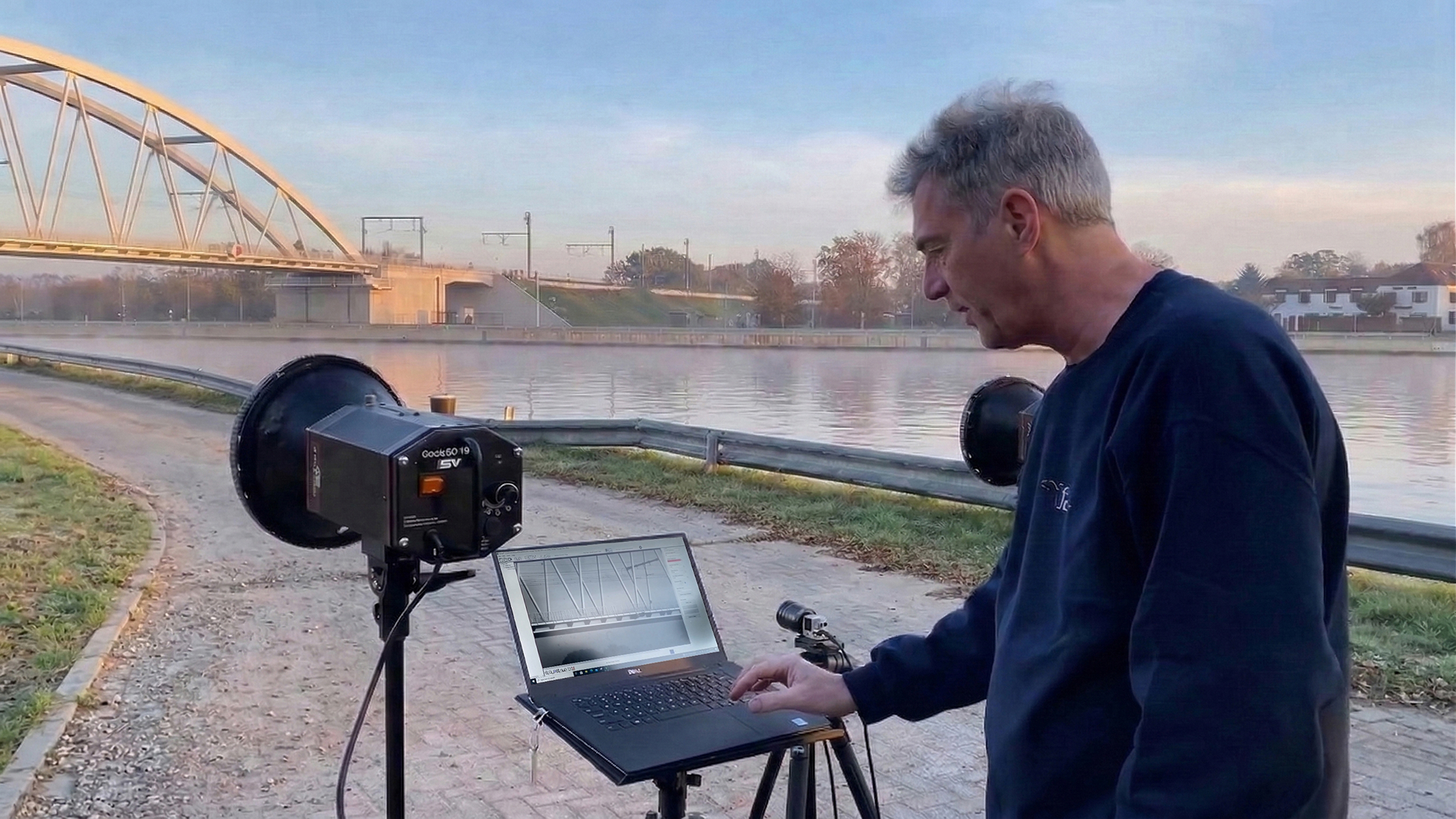

Hochgeschwindigkeitskameras
Hochgeschwindigkeitskameras erfassen subtile, hochfrequente Bewegungen, die zu schnell ablaufen, um mit Standard-Bildraten zuverlässig erkannt zu werden. Sie zeichnen Videos mit mehreren hundert Bildern pro Sekunde auf (typischerweise über 1200 fps) und ermöglichen so die Visualisierung kleinster Vibrationen, Schwingungen oder Durchbiegungen in Maschinen und Strukturen. Historisch waren derart hohe Bildraten erforderlich, da ein Videosystem gemäß dem Nyquist-Prinzip mindestens mit dem Doppelten der interessierenden Schwingungsfrequenz abtasten muss, um Bewegungen korrekt zu erfassen und Verzerrungen oder Aliasing zu vermeiden.
Bei der Motion Magnification services ist Hochgeschwindigkeitsbildgebung besonders wertvoll für die Analyse rotierender oder schnell bewegter Komponenten wie Kupplungen, Lüftern oder Laufrädern, bei denen Bewegungszyklen mit Frequenzen auftreten, die außerhalb des Erfassungsbereichs herkömmlicher Kameras liegen. Durch eine ausreichende zeitliche Auflösung stellen Hochgeschwindigkeitskameras sicher, dass verstärkte Bewegungen das tatsächliche physikalische Verhalten widerspiegeln und nicht auf Abtastartefakte oder Aliasing-Effekte zurückzuführen sind.
Diese Kameras werden in der Regel im Rahmen gezielter Diagnoseuntersuchungen oder Fehleranalyse-Kampagnen eingesetzt, bei denen eine präzise Visualisierung hochfrequenter Phänomene entscheidend ist, um Resonanzen, Unwuchten oder strukturelle Lockerungen zu bestätigen.
Standard-Digitalkameras
Standard-Digitalkameras zeichnen Videos mit herkömmlichen Bildraten auf, typischerweise zwischen 30 und 156 Bildern pro Sekunde. Sie eignen sich für die Analyse niederfrequenter oder großamplitudiger Bewegungen, bei denen die Komponentenbewegung langsam genug erfolgt, um ohne Hochgeschwindigkeitsbildgebung präzise erfasst zu werden.
Bei der Motion Magnification services werden Standardkameras häufig für Routineinspektionen oder Demonstrationen eingesetzt, da sie sichtbare Verschiebungsmuster nach Anwendung der Verstärkung leicht erkennbar machen. Sie sind besonders effektiv bei der Identifizierung von Bewegungen unter etwa 78 Hz, wie strukturelle Durchbiegungen, Lockerungen oder Unwuchten bei niedriger Drehzahl.
Diese Kameras sind leicht, kosteneffizient und einfach vor Ort einsetzbar, wodurch sie sich ideal für portable Setups zur Motion Magnification services eignen.
Software-Werkzeuge
Software zur Analyse der Motion Magnification services
Software zur Analyse der Motion Magnification services kombiniert fortschrittliche digitale Technologien und Verarbeitungsalgorithmen, um Bewegungen in aufgezeichneten Videos zu verstärken und wertvolle diagnostische Informationen zu gewinnen. Sie verbessert Standard- oder Hochgeschwindigkeitsaufnahmen, indem sie kleinste Verschiebungen isoliert und visuell überhöht darstellt, die dem menschlichen Auge sonst verborgen bleiben würden.
Mithilfe fortschrittlicher Videoverarbeitungsalgorithmen erkennt die Software subtile Veränderungen von Pixelinhalten im Zeitverlauf und ermöglicht es Analysten, spezifische Frequenzbänder oder relevante Bewegungsbereiche gezielt zu verstärken. Anwender können Verstärkungsfaktoren anpassen, Bandpassfilter einsetzen, um bestimmte Frequenzen zu isolieren, und verstärkte Videos über mehrere Frequenzintervalle hinweg für eine detaillierte Analyse erzeugen.
Neben der visuellen Verbesserung kann die Software Zeitbereichs- und Frequenzbereichsdaten extrahieren, wie beispielsweise Verschiebungszeitverläufe, Amplitudenspektren oder FFT-Diagramme, in definierten Interessensbereichen. Diese Daten liefern quantitative Einblicke in dominante Bewegungsfrequenzen und helfen dabei, Resonanzzustände oder mechanische Instabilitäten zu bestätigen.
Möchten Sie sehen, was Ihre Maschinen wirklich tun, über die Grenzen des Nyquist-Prinzips hinaus?
Bei I-care verwenden wir im Rahmen unserer I-magnify Services eine dedizierte Software zur Motion Magnification services, die visuelle Verstärkung mit quantitativer Analyse kombiniert. Sie ermöglicht es Anwendern, Bewegungsvektoren oder Verschiebungsverläufe direkt im Video zu überlagern, verbesserte Sequenzen (MP4 oder AVI) zu exportieren, Spektren und Trenddiagramme (CSV oder PNG) zu erzeugen sowie detaillierte Berichte (PDF oder Word) für die Zusammenarbeit oder die Integration in Predictive Maintenance zu erstellen.
Mit der neuesten Version hat diese Software einen bedeutenden Fortschritt erzielt. Der neue Warp Speed Recording Mode überwindet die durch das Nyquist-Prinzip definierten Bildratenbegrenzungen und ermöglicht die Erfassung hochfrequenter Schwingungen, die zuvor nur mit Ultra-Hochgeschwindigkeitskameras messbar waren, mithilfe von standardmäßiger, kosteneffizienter Ausrüstung. In Tests wurden Schwingungsfrequenzen von über 9 kHz bei lediglich 150 fps erfasst, was mehr als dem 100-Fachen der maximal zuvor gemäß dem Nyquist-Prinzip möglichen Frequenz entspricht.
Dieser Durchbruch klassischen Kompromiss zwischen Geschwindigkeit und Qualität und senkt gleichzeitig das Rauschniveau. Für die Analysten von I-care bedeutet dies schärfere Visualisierungen, eine höhere Erkennungsfähigkeit für hochfrequente Schwingungen und eine noch größere diagnostische Sicherheit, bereitgestellt über dasselbe zugängliche und einsatzbereite Setup für den Feldeinsatz.
Wie lässt sich Motion Magnification services in eine Plattform für Predictive Maintenance integrieren?
Daten aus der Motion Magnification services, die in der Regel aus offline verarbeiteten Videodateien oder aus Streams fest installierter Kamerasysteme stammen, werden in die Plattform für Predictive Maintenance eingespeist (z. B. I-see Software), um die Predictive Maintenance durch visuelle Bewegungserkenntnisse und die Korrelation mit anderen Technologien zu verbessern.
Sobald die Daten integriert sind, speichert und organisiert die Plattform die verarbeiteten Bewegungsdaten zusammen mit relevanten Metadaten wie Anlagenkennzeichnung, Zeitstempel und Lastzustand. Anschließend:
- Archiviert kommentierte Videoclips und extrahierte Verschiebungsverläufe zur historischen Nachverfolgung und zum Vergleich.
- Stellt einen Arbeitsbereich bereit, in dem Analysten Bewegungssignaturen visuell identifizieren und manuell mit wahrscheinlichen Fehlerarten kennzeichnen können (z. B. Fehlausrichtung, Lockerung, Resonanz).
- Basiert auf Experteninterpretation, da die in den Videos beobachteten Probleme manuell erfasst werden und nicht durch automatische Schwellenwerte oder Abweichungsregeln ausgelöst werden.
- Schlägt Instandhaltungsmaßnahmen oder Arbeitsaufträge vor im CMMS- oder ERP-System für eine rechtzeitige und priorisierte Reaktion.
Welche Vorteile bietet die Motion Magnification services?
Durch die visuelle Verstärkung von Bewegungen, die für das menschliche Auge sonst nicht wahrnehmbar sind, hebt sich die Motion Magnification services mit vier zentralen Vorteilen hervor, die sie branchenübergreifend besonders wertvoll für Zuverlässigkeits- und Instandhaltungsanwendungen machen.
Der erste Vorteil ist die Fähigkeit, ansonsten nicht wahrnehmbare Bewegungen visuell sichtbar zu machen, wodurch sie zu einem leistungsstarken Instrument zur Beobachtung mechanischen oder strukturellen Verhaltens wird. Dieses klare visuelle Feedback unterstützt Instandhaltungs- und Zuverlässigkeitsteams dabei, Probleme wie Unwucht, Fehlausrichtung, Lockerung oder Resonanz zu identifizieren, lange bevor sie sich zu Schwingungsproblemen oder strukturellen Schäden entwickeln.
Ein weiterer zentraler Vorteil besteht darin, dass die Motion Magnification services gleichzeitig Wechselwirkungen zwischen mehreren Komponenten innerhalb eines einzigen Sichtfelds erfasst. Anstatt wie bei herkömmlichen Sensoren jeweils nur einen einzelnen Messpunkt zu analysieren, bietet diese Technik eine Ganzfeldperspektive, die zeigt, wie sich Komponenten relativ zueinander bewegen, und komplexe dynamische Zusammenhänge innerhalb von Baugruppen sichtbar macht.
Ein dritter Vorteil liegt in der besonders anschaulichen visuellen Darstellung der Ergebnisse. Da die Resultate als intuitive Videos präsentiert werden, sind verstärkte Bewegungsmuster selbst für nichttechnische Stakeholder unmittelbar verständlich. Dies erleichtert es, Instandhaltungsmaßnahmen zu begründen, Erkenntnisse mit dem Management zu teilen und Entscheidungen zwischen Engineering-, Produktions- und Zuverlässigkeitsteams abzustimmen.
Abschließend ist die Motion Magnification services flexibel einsetzbar. Sie kann mit Standardkameras für schnelle Demonstrationen genutzt werden, während optimale diagnostische Ergebnisse mit hochwertigen, nicht komprimierten Videoaufnahmen von dedizierten Kameras oder fest installierten Überwachungssystemen erzielt werden. Diese Vielseitigkeit macht sie sowohl für eine schnelle Fehleranalyse als auch für die kontinuierliche Überwachung in anspruchsvollen industriellen Umgebungen geeignet.
Welche verborgenen Bewegungen kosten Sie Leistung, und wie schnell möchten Sie sie erkennen?
Subtile strukturelle Durchbiegungen, Unwuchten oder Fehlausrichtungen bleiben häufig unsichtbar, bis sie zu kostspieligen Schwingungs- oder Ermüdungsproblemen führen.
Mit den Motion Magnification Services von I-care (I-magnify) werden diese frühen Anzeichen präzise erfasst, verstärkt und analysiert. So helfen wir Ihnen, unerwartete Ausfälle zu vermeiden, die Effizienz zu steigern, die Leistung zu optimieren und die Zuverlässigkeit nachhaltig zu stärken.
Machen Sie unsichtbare Bewegungen zu umsetzbaren Erkenntnissen.
Welche Einschränkungen hat die Motion Magnification services?
Obwohl die Motion Magnification services eine leistungsstarke Visualisierungs- und Diagnosetechnik ist, weist sie bestimmte Einschränkungen auf, die die Genauigkeit und die praktische Anwendbarkeit beeinflussen:
- Erfordert eine freie Sichtlinie: Die Kamera muss einen ungehinderten Blick auf den relevanten Bereich haben. Hindernisse, schlechte Beleuchtung oder ungünstige Blickwinkel können die Sichtbarkeit der Bewegung verringern und die Genauigkeit der Analyse beeinträchtigen.
- Empfindlich gegenüber Kamerastabilität: Selbst geringfügige Kamerabewegungen oder externe Vibrationen können scheinbare Bewegungen im Videomaterial erzeugen. In industriellen Umgebungen, in denen die Kamera auf vibrierenden Strukturen oder Plattformen montiert ist, können Stabilisierungstechniken wie starre Befestigung, Schwingungsisolierung oder digitale Stabilisierung erforderlich sein, um kamerabedingte Artefakte zu reduzieren. Eine unzureichende Stabilisierung kann jedoch weiterhin die Genauigkeit der Ergebnisse beeinträchtigen.
- Begrenzt durch Videoqualität und Bildrate: Videos mit niedriger Auflösung oder starker Komprimierung können kleine Verschiebungen oder hochfrequente Bewegungen verdecken und dadurch die diagnostische Präzision verringern.
- Bei I-care wird diese Einschränkung durch das letzte Update der von uns eingesetzten Software deutlich reduziert, da die maximale Bildratenbegrenzung von 78 Hz aufgehoben wurde und Analysen bei höheren Frequenzen möglich sind. Entdecken Sie unsere Motion Magnification Services.
- Liefert qualitative statt quantitative Daten: Die Motion Magnification services ist in erster Linie eine Visualisierungstechnik. Sie zeigt, wo und wie abnormale Bewegungen auftreten, muss jedoch durch quantitative Verfahren wie Schwingungsanalyse, Ultraschallmessung oder elektrische Analyse ergänzt werden, um Schweregrad und Ursache eindeutig zu bestätigen.
- Wird weiterhin als aufkommende Technologie wahrgenommen: In vielen industriellen Kontexten gilt die Motion Magnification services noch als relativ neuer oder „experimenteller“ Ansatz, was zu Skepsis hinsichtlich ihrer nachgewiesenen Wirksamkeit führen kann. Praxiseinsätze haben jedoch eine hohe Zuverlässigkeit gezeigt, wenn diese Technologie ergänzend zu etablierten Zustandsüberwachungstechniken eingesetzt wird.
Praxisbeispiel für den Einsatz

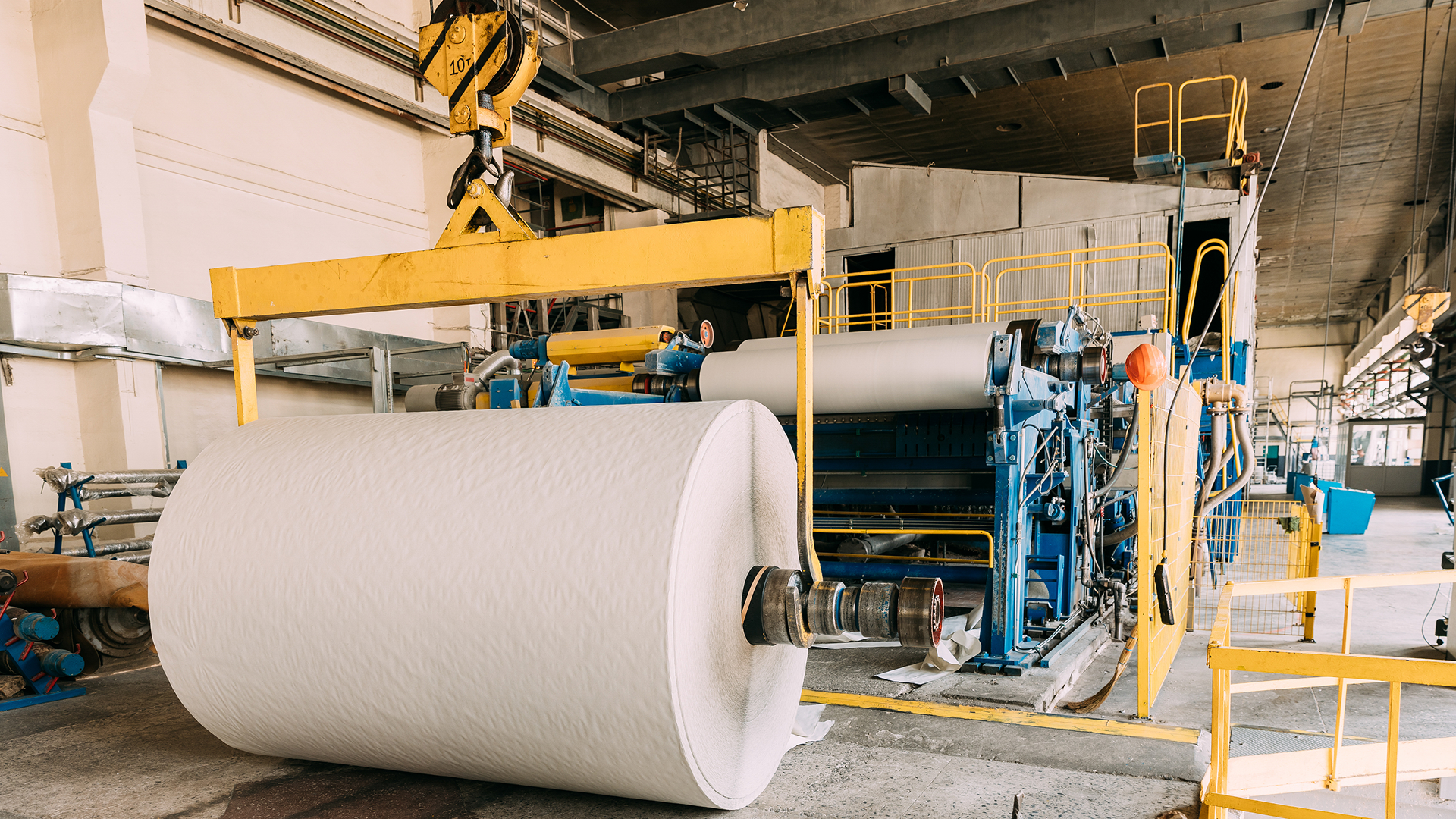

In einer Zellstoff- und Papierfabrik wurde die Motion Magnification services eingesetzt, um ungewöhnliche Schwingungen in einer Hochgeschwindigkeitslüftereinheit zu untersuchen, die mit einer Trockenhaube verbunden war. Obwohl die Standard-Schwingungsanalyse nur geringfügige Abweichungen zeigte, vermuteten die Instandhaltungsteams eine mechanische Lockerung oder Resonanz in der Tragstruktur.
Während des Betriebs wurde eine Hochgeschwindigkeitskamera installiert, um den Lüfter, den Motor und den tragenden Rahmen aufzuzeichnen. Das Videomaterial wurde in der Software zur Motion Magnification services verarbeitet und zeigte subtile Acht-förmige Schwingungen an der Kupplung sowie eine seitliche Durchbiegung des Motorsockels, eindeutige visuelle Anzeichen für eine kombinierte Fehlausrichtung und eine sogenannte Soft Foot Problem. Diese Bewegungsmuster waren mit bloßem Auge nicht sichtbar und wurden allein durch Sensoren oder punktbasierte Schwingungsdaten nicht erkannt.
Auf Grundlage dieser visuellen Erkenntnisse richtete das Instandhaltungsteam den Motor neu aus und unterlegte den Sockel während eines geplanten Stillstands mit Passblechen. Die Maßnahme stellte die mechanische Stabilität wieder her, reduzierte die Schwingungsniveaus und verlängerte die Lebensdauer der Lager. So konnten unerwartete Ausfälle vermieden, die Effizienz gesteigert und die Predictive Maintenance in der kontinuierlichen Produktionsumgebung des Werks nachhaltig verbessert werden.
Erforderliche Fähigkeiten und Schulungen
Die Motion Magnification services erfordert ein Kompetenzspektrum, das je nach Rolle und Grad der Einbindung von der grundlegenden Videoaufnahme bis hin zur fortgeschrittenen Bewegungsinterpretation reicht.
Skill Needed
Die Motion Magnification services erfordert ein grundlegendes bis mittleres Fachwissen, abhängig davon, ob der Schwerpunkt auf routinemäßigen visuellen Inspektionen oder auf einer fortgeschrittenen diagnostischen Analyse liegt.
Für die grundlegende Anwendung der Technik benötigen Techniker ein solides Verständnis für Kamerapositionierung, Lichtsteuerung, Auswahl der Bildrate und Videostabilisierung, um hochwertiges Bildmaterial sicherzustellen. Sie müssen zudem in der Lage sein, die Software zur Motion Magnification services zu bedienen, Verstärkungsfilter anzuwenden, Frequenzbänder zu isolieren und Bewegungsverhalten klar zu visualisieren. Auf dieser Stufe ist in der Regel eine Einführungsschulung ausreichend, um eine zuverlässige Datenerfassung im Feld sowie die visuelle Interpretation verstärkter Bewegungen zu gewährleisten.
Eine vertiefte Analyse und Diagnose erfordert ein tiefergehendes Verständnis der Signalverstärkungstheorie, der Frequenzfilterung sowie der Interpretation mechanischen Verhaltens, beispielsweise zur Unterscheidung zwischen Resonanz, Unwucht oder Lockerung. Analysten müssen in der Lage sein, geeignete Interessensbereiche auszuwählen, Verstärkungsparameter gezielt anzupassen und Bewegungsartefakte sicher zu interpretieren. Die Vertrautheit mit extrahierten Zeit- und Frequenzbereichsdiagrammen erhöht zusätzlich die diagnostische Präzision und unterstützt eine noch genauere Fehleridentifikation.
